本机荣获国家专利:
整机专利号:201320539527.2
素子搬运机构专利号:201120203178.8
导针打扁机构专利号:201120203150.4

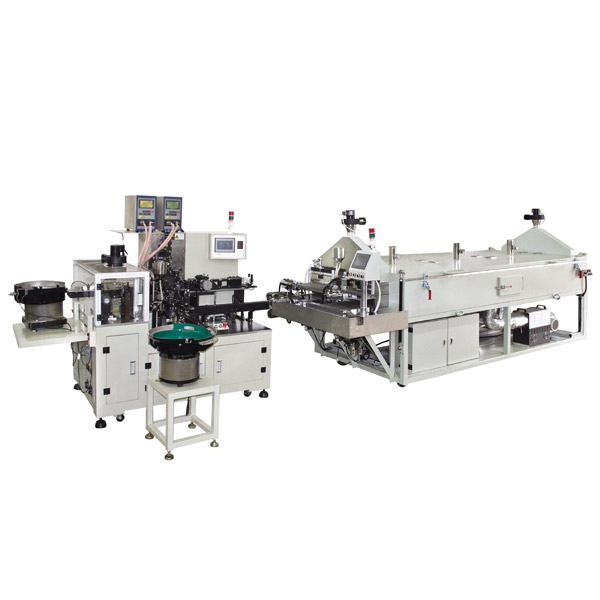

产品概述:
该设备适用于完成生产安规盒式电容器的赋能、焊接、组装塞壳、胶水灌注和烘干等工艺。导针焊接部位可折弯成型及打扁,有效地提高焊接质量;本设备具有脚距精度高、组装塞壳准、导针对称度好、产品外观一致性好、自动化程度高、生产效率高等特点,有效地提高了产品品质和降低了人工成本。
设备参数:
外形尺寸: 长x宽x高 = 6500x1900x1900(mm)
设备质量: 3580 Kg
电 源: AC380 50/60Hz
气 源: 0.5-0.6 Mpa
设备功率:主机2Kw+烤箱24Kw
适用脚距:10-22.5 mm(7.5脚距可特殊定做)
控制系统:PLC+触摸屏
赋能电压:AC 0-250V
DC 0-3000V(如客户有特殊要求,可根据客户要求定制)
胶水灌注:胶枪杆直径根据产品大小选配(¢5、¢6、¢8、¢10)
胶量大小根据产品要求大小可调
胶水固化温度:90-110︒C
胶水固化时间:100-150min
导针直径:¢0.6、¢0.8、¢1.0
导针长度:20-38 mm
焊接方式:立式
生产效率:70-90pcs/min
